1 校园网的特点与需求

       随着因特网的快速普及与高速发展，校园网已经成为每个学校必备的信息基础设施之一，是学校提高教学、科研及管理水平的重要途径和手段，尤为国家对教育信息化的大力推进和支持，极大地鼓励学校积极参与对校园网建设。

校园网，作为一种独特的模式，既具有一般企业网的特质，又有其特殊的地方。相同之处在于：作为集团用户，接入网络都需要具有一定的独立性和相当的可统计、可管理性的特性；较之一般的企业网，校园网又会面临更复杂的用户类型和业务需求，它不是单纯的办公网络，是一个承载教学、办公自动化、图书馆等多种业务和应用的平台，并且有部分网络资源用来经营，因此对投资回报有更高的要求。

       通过构筑一个高速、安全、可靠、可扩充的网络，建立远程教育系统、多媒体点播系统、校园一卡通系统、电子图书馆系统等，实现校内信息的高度共享、传递，教学、科研、后勤、管理等各个领域的信息化，最终完成“数字化校园”设计目标。


2 校园网解决方案
       校园网根据信息节点的规模可分：小型校园网（<100信息节点），中型校园网（100－300信息节点），大型校园网（>300信息节点），校校通工程（教育城域网）。


2.1 大型校园网解决方案

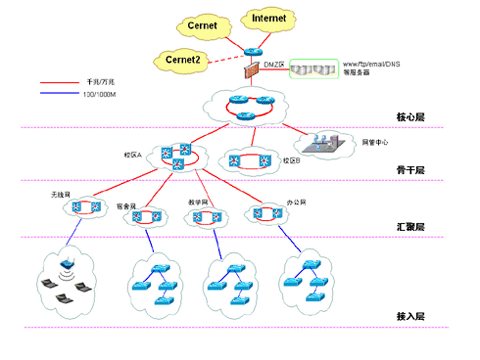

     如上图所示，一个大型的校园网不亚于运营商网络，甚至比运营商更为复杂、庞大。网络主要由核心层、骨干层、汇聚层、接入层组成，构筑了一个万兆主干的高速校园城域网。

       核心层以太环网由万兆路由器组成，支持高性能的线速转发能力，具备强大的IPV4/IPV6路由支持能力，支持手工、自动配置隧道、6To4隧道、NAT-PT等IPv4－IPv6过渡技术、具备强大的新业务支持能力，支持MPLS TE功能，支持L2/L3 MPLS VPN功能，支持MPLS FRR功能，支持BFD功能，支持IGMP、DVMRP、PIM-SM/DM等多种组播协议，提供丰富的Qos特性，支持基于端口、MAC、VLAN、802.1p、DSCP、IP五元组、MPLS EXP等的复杂流分类，支持PQ、CQ、WFQ、WRED等多种拥塞管理和拥塞避免算法，支持ACL安全过滤特性，基于硬件的线速NAT，支持策略路由、负荷分担、统计等功能，支持VoIP业务，具备抗病毒能力，关键部件支持冗余备份，所有部件支持热拔插，便于维护。

      骨干层采用机架式、模块化的高端万兆路由交换机，具备大容量、高性能的线速的L2/L3/L4交换能力，支持丰富的IPV4/IPV6单播、组播路由协议，支持V4-V6过渡技术，具备强大的安全功能，支持ACL过滤机制，提供基于用户、地址、应用以及端口的安全控制功能，支持BFD功能，支持uRPF、防DDos攻击、SSH2.0、802.1x接入与透传，VLAN与MAC、端口、IP绑定等，支持DHCP Snooping/Relay/Option 82 ，支持VBAS协议，支持MPLS、L2/L3 MPLS VPN、NAT、QOS、带宽控制、IPTV可控组播等高级功能，具备抗病毒机制，关键设备采用设备冗余，链路冗余设计。

汇聚层采用高性能端口密集型的L3路由交换机，支持L2/L3线速转发，支持完善的路由协议，支持RIP1/2、OSPFv2、BGP-4、IS-IS等路由协议，支持IGMP、DVMRP、PIM-SM/DM等组播协议，支持VLAN、LACP、STP/RSTP/MSTP等丰富的二层协议，支持基于端口、MAC、VLAN的802.1x远端/本地认证和透传，支持MAC、VLAN、端口的绑定，支持MAC地址限制功能，支持DHCP Snooping/Relay/Option 82，支持VBAS协议，支持IGMP Snooping/IPTV可控组播，支持集群管理协议，支持强大的安全和Qos功能，支持二层到七层的流分类、流线速和过滤功能，支持基于VLAN、二层、三层、四层以及混合ACL，支持基于时间段的ACL，支持多种队列调度算法，支持WRED拥塞避免和端口流量整形，支持CAR、支持广播风暴抑制，具备抗病毒、防攻击能力。

接入层采用固定接口和模块化接口结合的快速以太网交换机，具备光纤接入能力，支持L2的全线速交换，支持VLAN、LACP、STP/RSTP/MSTP等丰富的二层协议，支持端口隔离功能，支持单端口环路检测功能，支持基于端口、MAC的802.1x远端/本地认证和透传，支持MAC、VLAN、端口的绑定，支持MAC地址限制功能，支持VBAS协议，支持IGMP Snooping/IPTV可控组播，支持集群管理协议，支持802.1p协议，支持基于端口的优先级功能，支持802.3x流量控制，支持端口速率限制功能，支持广播风暴抑制，具备线路自动检测/诊断功能，支持SNMP统一网管，具备CPU保护功能，防攻击。

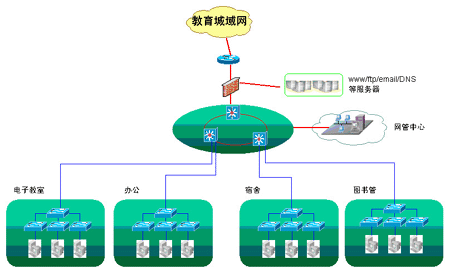

2.2 中小型校园网解决方案

       中小型校园网不象大型的校园网那样具有广大的地域分布性，信息节点相对较少，功能需求相对比较集中，主要特点如下：

千兆/万兆主干、百兆交换到桌面
关键设备采用设备冗余，链路冗余设计
对各个职能部门进行合理的VLAN划分，控制网络资源访问
利用强大的ACL功能进行用户的访问控制
提供完善的Qos服务质量保证功能，保证教学和管理正常稳定运行
对于部门较大的可以采用三层交换机进行部门接入汇聚
提供完善的802.1x可控用户接入解决方案，支持用户帐户与IP、MAC、VLAN、端口等多元素绑定，支持防用户私设Proxy，控制用户资源的合理使用
提供完善灵活的用户计费策略
支持DHCP Snooping、DHCP Relay，防止私接DHCP Server，防止IP地址盗用、冲突
支持用户地址数目限制
提供强大的NAT功能
采用硬件防火墙提供安全的防护
采用统一网管对网络设备进行管理和监控
高效、稳定、可靠、安全、开放、可扩展、易管理

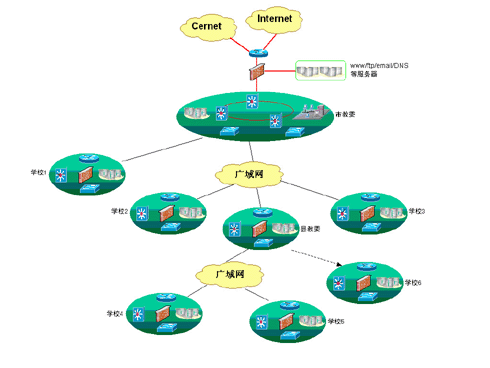

2.3 教育城域网解决方案

     随着国家对“校校通”工程的推进，利用先进的技术，将各高校、教委、各中小学通过计算机网络连接起来，实现教育信息化的需求越来越紧迫。教育城域网可以采用千兆或万兆作为网络核心来提高整个网络的吞吐量，市教委核心骨干网络采用高性能、机架式、模块化的高端路由交换机，具备大容量、高性能的线速的L2/L3/L4交换能力，支持丰富的单播/组播路由协议，具备强大的安全功能，支持ACL过滤机制，支持MPLS、二层、三层MPLS VPN、NAT、QOS、带宽控制、可控组播等高级功能，具备抗病毒机制，关键设备采用设备冗余，链路冗余设计。根据实际的物理资源和地域分布，采用不同的方式将学校接入城域网；对于较近的学校，可以利用光纤就近直接接入城域网；对于无法直接接入城域网的学校，可以利用运营商网络进行接入；对于边远地区的学校可以利用微波等手段接入城域网。各学校按照各自的规模构建相应的校园网。网络中心采用统一网管对网络设备进行全网的管理和监控，对外出口采用硬件防火墙对全网进行安全防护，保证数据的安全和完整性。
