一、系统设计概述
1 需求分析
随着科技和媒体技术的不断发展，传统的教学方式已经不能适应现代化教学的需要。现代化的教学应该集多功能教室、多媒体教学、多样化媒体表现手段、全自动控制等新型技术的综合运用。作为一种全新的现代化教与学的模式，多媒体控制系统给教育行业注入了新的生机。
多媒体电教室解决方案要求整个系统能够高效率的完成各项教学任务，同时，又能够结合信号切换、屏幕投影、音频扩声等子系统，充分发挥各个系统的功能，使整个教学资源利用率最大化。主要表现在以下几个方面：
信号切换子系统
包括整个教学环境中的音视频及计算机信号的自动切换和控制功能，如音视频系统中的DVD、录像机、实物展台、摄像机、卡座及计算机系统中的台式机、便携机等信号均能够通过触摸屏无线遥控操作进行各种方式的控制、切换和显示功能。
媒体显示
整个A/V系统如DVD、录像机、实物展台、摄像机、卡座及计算机系统如多台台式机、便携机等信号均能够通过触摸屏按照要求切换到自动大屏幕显示。
全自动控制
包括整个解决方案中对投影机、屏幕的控制； DVD、录像机、卡座等的播放等操作；整个A/V、VGA信号的任意切换以及教室灯光、窗帘、空调等环境设备等的无线控制功能。
教与学的互动
整个电教室系统充分展现教与学的互动，所有功能均围绕这一中心进行设计和施工，充分利用现有教学资源大大提高教学效果。如对课堂的整个环境设置成讲课、问答、讨论等模式，不同的模式对应的投影、灯光、音量、话筒等状态均不一样，当需要的时候只需“一键式”操作便可等。
同时，通过程序化控制对投影、计算机、音响系统等关键设备进行顺序延时通、断电和各种必要的保护、对整个环境设备进行各种人性化的控制。

2 系统概述
多媒体教学是指将多媒体技术作为构成新型学习生态环境的有机因素，充分体现学习者的主体地位，以探究学习作为主要学习方式的教学活动。
多媒体教学是现代教学的一个重要组成部份，它将普通教室、视听教室与计算机房所能实现的教学功能与效果融合在一起，不仅使师生能更充分共享己有计算机与多媒体的丰富教学资源，而且通过学生与教师、学生与学生之间的实时交互，共享了师生中蕴藏的无穷尽的知识与智慧。
然而，由于设备众多、操作繁琐，需要一套操作简单、易用的控制系统来集中管理、控制和维护。我们的系统完全可以满足您以上的要求。

3 系统设计原则
可靠性
高可靠性和高稳定性是系统设计的首要目标，在设计中要充分考虑教学中可能出现的情况，在设备选型时，在条件允许的情况下，尽可能选取高可靠性和高稳定性的设备，关键设备应有备份，以保障系统在任何条件下的正常使用。
实用性
兼顾演示、会议、报告等多种使用功能，务必讲究简洁实用，满足各种使用要求。
移动性
在设计中充分考虑多种设备的可公用性，即可以移动及组合使用，从而大大提高系统设备的利用率，使整体上满足经济性要求。
先进性
在设计中要按照高起点、高质量、高可靠性的原则设计，采用当前国际上先进并成熟的技术设备及施工工艺，保证系统的技术水平和长期生命力。
扩充性
各系统应具有数据共享功能，可以与其它系统相联，以便于获取相关数据。系统应具有INTERNET及网络接口，便于查询所需信息或进行信息发布。
智能性及友善性
设计中使用的界面应尽可能友善，操作尽可能简单，便于用户的使用。

二、多媒体电教室系统功能特点概述
1 智能程序化控制
通过程序化控制可以对投影、计算机、音响系统等关键设备进行顺序延时通、断电和各种必要的保护、对会议室的环境设备进行各种人性化的控制。

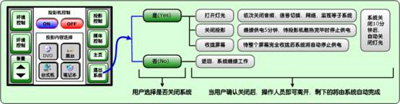

图：智能程序化控制示意图

2 便捷的在线注解功能
讲解人可以直接在触摸屏上进行注解，注解的同时，系统已经将注解的内容同步投射到了屏幕上，这样，图文并茂、实时注解，方便了讲解人所陈述的内容。

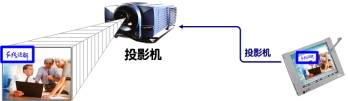

图：便捷的在线注解功能示意图

3 教学手段多样化
该系统支持磁带、录像带、CD/VCD/DVD、幻灯片、广播等多媒体教学手段。同时，所有的设备及环境控制、影音视频和计算机信号等，只需使用触摸屏就可以进行各种快速切换和操作，包括音频系统的切换和音量控制。

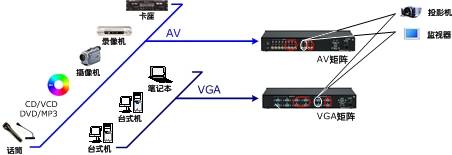

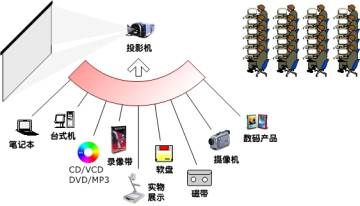

图：教学手段多样化示意图

4 操作简单、自动控制
多媒体教学要求整个系统操作简单、快捷和稳定性高、使用该系统，用户只需点击触摸屏，就能够方便、灵活的控制整个教学系统内所有的影音视频设备、计算机系统和环境设备。

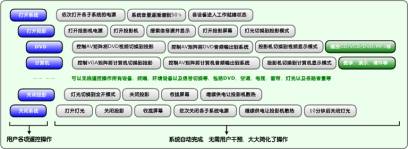

图：思美特控制系统程序化自动控制流程实例

5 便于今后扩展和升级
该系统支持目前市面上几乎所有的影音视频和多媒体设备。我们的系统控制均支持无成本扩展，新的设备随时都能非常方便的融合到整个系统的控制中去。

图：系统扩展示意图

6 高可靠性和高稳定性
该系统允许用户7×24小时连续开机运行，任何的停电、短路都不会对整个系统造成损坏和程序的混乱，保证日常教学对系统高可靠性和稳定性的要求。

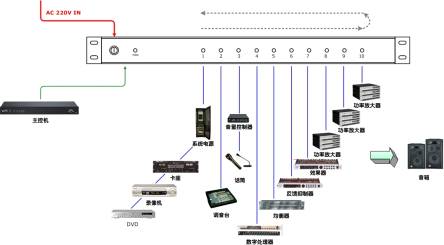

图：思美特控制系统对各设备电源的保护示意图

三、相关示意图
1 控制系统设备连接示意图
SMARTISYS多媒体控制技术是融汇当今互联网技术、通讯技术、控制技术和计算机软硬件技术领域的先进技术成果，专门用于多媒体控制的新型技术，它舍弃了计算机和网络技术中诸多繁杂环节，取其控制技术之精华，将智能触摸技术、总线控制技术、无线技术和远程控制集于一身，形成了简明精干而功能强大、应用广泛、接驳灵活的控制技术，实现了简单、完整的多媒体控制功能。

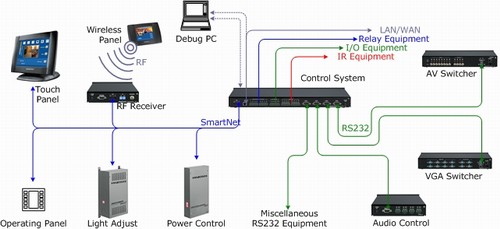

图：思美特控制系统设备连接示意图

从上图我们可以看到，使用SMARTISYS控制系统，通过的SmartNet和TCP/IP网络，可以将您的控制范围延伸到世界的每一个角落，并且我们提供可视化多媒体控制界面直接控制本地或远程多媒体系统，同时提供在线管理和维护。
目前，思美特系统产品因其可靠性高、易用、易维护、功能强大、结构简单、通用性好、易扩展，在A/V控制领域得到了广泛的应用。

2 系统连接示意图
如下图，该类解决方案具用无线遥控、智能接口扩展以及兼容TCP/IP网络等功能。主要使用无线真彩触摸屏系列产品搭配新一代网络型控制主机来完成整个系统的智能控制功能。该类系统由于其具有丰富的媒体控制界面、智能控制接口以及系统的易扩展性，被广泛应用于国际会议中心、多功能厅、视像会议中心、等各种大、中小型多媒体会议场合。

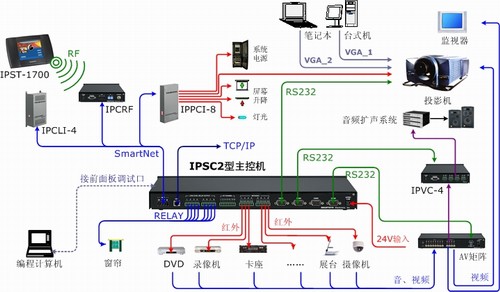

图：多媒体电教室系统连接示意图

3 网络控制应用示意图
随着互联网的发展和TCP/IP协议、GPRS协议等各项应用在全球的不断应用，使得网络在控制领域的作用越来越大。在我们的系统中，如图，触摸屏、主控机等产品均内置网口，并支持无线接入，使得整个系统可以非常方便的接入现有的TCP/IP网络和实现各种网络教学、远程和移动控制应用。

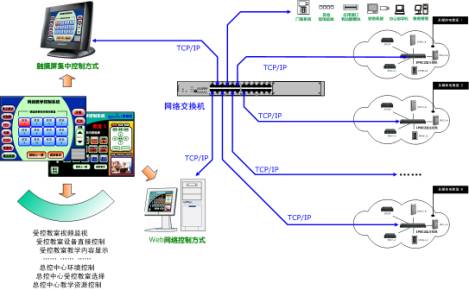

图：思美特控制系统网络教学应用示意图
