SONY RM-BR300摄像机控制键盘

RM-BR300

RM-BR300可以支持控制BRC和EVI系列的云台摄像机
RM-BR300遥控键盘的性能

 可有效控制多达7台摄像机

RM-BR300遥控单元可实现对菊花链连接上多达7台摄像机进行遥控操作，并且仅需1个人便可管理多台摄像机系统。

 多种摄像机预设

可以在菜单里对摄像机的各种设置进行调整。BRC-H700/BRC-Z700/BRC-Z330摄像机均具有16种预设，BRC-300/300P则有6种，可以对云台位置及其他多种摄像机设置进行预设。

 RS-232C/RS-422接口

RS-422和RS-232C电缆都可以用来连接摄像机和光学多路复用器，以实现远程操作。

 TALLY/CONTACT选择器

如果选择TALLY/CONTACT按键上的TALLY，可以使用开关控制所选的摄像机。如果选择TALLY/CONTACT选择器上的CONTACT键，可以使用RM-BR300远程控制单元所选的摄像机。通过选择TALLY/CONTACT按键上的CONTACT（TALLY），用户可以控制所选的摄像机，并点亮摄像机指示灯

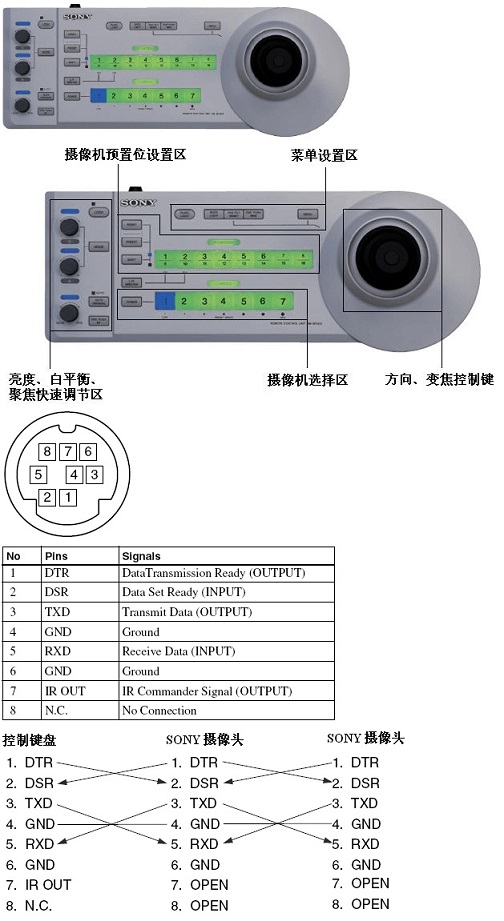

SONY RM-BR300控制键盘外观







二、键盘功能区设置



三、与摄像机的连接方法

（1）232控制方法

（2）422控制方法



四、常用的使用方法

（1）摄像机选择设置

 连接好摄像机后，按不同的数字键选择控制相应的摄像机。

按住摄像机“电源键”在按相应的数字键可以对相应的摄像机进行开关机控制。





（2）摄像机菜单设置

连接好摄像机后，长按“菜单键”进入菜单，之后通过“方向杆”可选择菜单，再按“确认键”进入下一级菜单。设置好菜单后再长按“菜单键”推出。



（3）摄像机预置位设置

连接好摄像机后，将摄像机调整到合适的角度后，按住“预置位设置键”再按“预置位数字键”就能将预置位存到相应的数字键上。要存8个以上的预置位时，就需要按住“预置位设置键”和“上下区切换键”再按“预置位数字键”就能将第9-16个预置位存到相应的数字键上。按住“预置位取消键”再按“预置位数字键”就能将相应的数字键上的预置位取消。



（4）摄像机亮度、白平衡快速调节

连接好摄像机后，当“锁定键”指示灯亮时快速调节区域的旋钮按键将不能再调节。

长按“锁定键”将指示灯熄灭时，可进行相应调节。

当摄像机中曝光选项调到手动时，按“调节选项切换键”可选择调节项目，当“VALUE”和“BRIGHT”灯亮时，调节上面的“快速调节旋钮”可调节快门速度和光圈，调节下面的“快速调节旋钮”可调节亮度。



当摄像机中白平衡选项调到手动时，按“调节选项切换键”可选择调节项目，当“R”和“B”灯亮时，可调节白平衡中的红色和蓝色色值。



（5）摄像机聚焦快速调节



连接好摄像机后，当“手/自动聚焦切换键”上方的“AUTO”灯亮时摄像机为自动聚焦。

按下“手/自动聚焦切换键”，上方的“AUTO”灯熄灭时摄像机为手动聚焦，可调节“聚焦调节键”调节聚焦。
